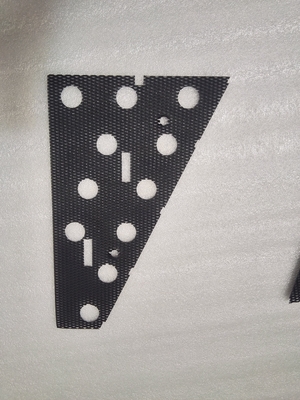

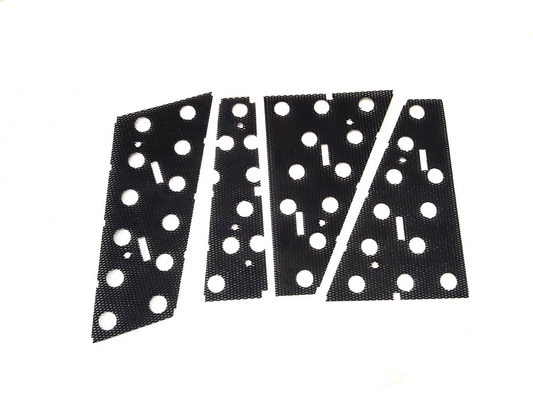

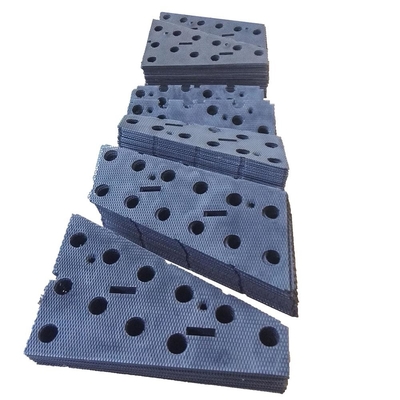

Het netwerk van de titaniumanode voor horizontaal verkoperen op PCB drukte kringsraad het galvaniseren

Het netwerk van de titaniumanode voor horizontaal verkoperen op de Conventionele gegevens van PCB

Het verkopereninleiding van PCB

Het zure elektrolytische verkoperen is een belangrijke verbinding in gatenmetallisering van gedrukte kringsraad. Met de snelle ontwikkeling van micro-elektronicatechnologie, gedrukte kringsraad productie aan de richting van multilayer, laag, functie en integratie snelle ontwikkeling. Bevorder het gedrukte kringsontwerp gebruikend een groot aantal prikken, het smalle uit elkaar plaatsen, het fijne grafische ontwerp van de draadkring en ontwerp, dat de gedrukte kringsraad productietechnologie, vooral de beeldverhouding van multilayer door gaten meer dan 5:1 moeilijker en een groot aantal diepe blinde die gaten maakt in de gelamineerde raad worden gebruikt, zodat het conventionele verticale platerenproces niet aan de technische vereisten van hoogte kan voldoen - kwaliteit, de hoge gaten van de betrouwbaarheidsinterconnectie, zo de horizontale het galvaniseren technologie.

Sommige conventionele die gegevens voor het netwerk van de titaniumanode in horizontaal verkoperen op PCB wordt gebruikt:

1. Maaswijdte: 60-80 openingen per lineaire duim

2. Draaddiameter: 0.15-0.20 mm

3. Het met een laag bedekken: Platina, iridium, of ruthenium

4. Grootte en vorm: Aangepast aan de grootte en de vorm van PCB die worden geplateerd

5. Zuiverheid: Minstens 99,5%

In termen van platerenparameters, zouden sommige conventionele waarden voor een typische die verkoperenoplossing in PCB-productie wordt gebruikt kunnen omvatten:

1. De concentratie van het kopersulfaat: 180-200 g/L

2. Zwavelzuurconcentratie: 70-80 g/L

3. Temperatuur: 25-30°C

4. pH: 1.0-1.5

5. Huidige dichtheid: 1-3 A/dm ²

Het is opmerkend de moeite waard dat de specifieke platerenparameters zullen afhangen van een verscheidenheid van factoren, met inbegrip van de specifieke platerenoplossing, de grootte en de vorm van PCB, en de gewenste het plateren dikte en de uniformiteit die worden gebruikt. Deze waarden zouden als uitgangspunt moeten worden gebruikt, en kunnen door proefneming en optimalisering moeten worden aangepast.

Elektrochemische prestaties en het levenstest (verwijs naar HG/T2471-2007 Q/CLTN-2012)

1. Deklaagtype: gebaseerd titanium, iridium-Tantalium deklaag

2. Vergeleek de voordelen van loden anode voor het conventionele galvaniseren

1) Lage groefelektriciteit, klein energieverbruik

2) Het tarief van elektrodenverlies is klein en de grootte is stabiel

3) De corrosieweerstand van de elektrode is goed, en de onoplosbaarheid verontreinigt niet de oplossing, zodat de deklaagprestaties betrouwbaarder zijn.

4) De titaniumanode die nieuwe materialen en structuur gebruiken, vermindert zeer zijn gewicht, geschikte dagelijkse verrichting

5) De lange levensduur, en de matrijs kunnen worden opnieuw gebruikt, besparend kosten

6) Overpotential zuurstof de evolutie is over 0.5V lager dan dat van de onoplosbare anode van de loodlegering, die het tankvoltage en het energieverbruik vermindert.

1. Horizontaal omgekeerd de impulsverkoperen van PCB

Omdat de ontwerpbehoeften van de kringsraad fijne draaddiameter neigen te zijn, hoog - de dichtheid, fijne opening (hoge diepte aan diameterverhouding, zelfs micro-door gaten) is, vullende blinde gaten, het traditionele gelijkstroom-galvaniseren meer en meer onbekwaam geworden om aan de vereisten te voldoen, vooral in de door het centrumdeklaag van het gaten galvaniserende gat, gewoonlijk is de koperlaag op beide einden van de opening te dik maar de centrale koperlaag is ontoereikend fenomeen. De ongelijke deklaag zal het effect van huidige transmissie beïnvloeden en zal direct leiden tot slechte productkwaliteit. Om de dikte van het koper op de oppervlakte, vooral in poriën en micropores in evenwicht te brengen, wordt de huidige dichtheid gedwongen verminderen, maar dit verlengt de platerentijd in een onaanvaardbare mate. Met de ontwikkeling van omgekeerd impuls het galvaniseren proces en chemische additieven geschikt voor het galvaniseren proces, is het een werkelijkheid geworden om het galvaniseren tijd te verkorten.

Typisch elektrolytisch proces:

Elektrolyt: CuSO4/5H2O: 100-300g/L, H2SO4: 50-150g/L

Door:sturen huidige dichtheid: 500-1000A/m2

Omgekeerde huidige dichtheid: 3 keer met voorwaartse huidige dichtheid

Het galvaniseren proces: bidirectionele impuls

Temperatuur: 20-70℃

Voorwaartse tijd: 19ms; Omgekeerde tijd: 1ms

Het levensvereiste: 50000kA

Anodetype: Specifieke het titaniumanode van de Iridiumreeks

2. Het verticale ononderbroken gelijkstroom verkoperen van PCB

Tijdens het verticale ononderbroken verkoperen van gelijkstroom op PCB, worden de speciale organische additieven toegevoegd om de eenvormige distributie van fijne het depositolaag en oppervlakte van het korrelmetaal te bevorderen. Deze additieven moeten in de beste concentratie worden gehandhaafd om hun beste functie te spelen en de beste productkwaliteit te verkrijgen.

Dit vereist de anode niet alleen om aan de het levensvereisten te voldoen, maar ook de consumptie van organische additieven te verminderen om de kosten van farmaceutische consumptie te drukken. Hoewel de levensduur van de traditionele anode van het iridiumtitanium aan de vereisten kan voldoen, maar de consumptie van poetsmiddel is groot. Wij verbeterden het proces en de formule van de traditionele anode van het Iridiumtitanium. De speciale horizontale koper-geplateerde het titaniumanode van PCB kan het consumptietarief organische additieven verlagen, terwijl de levensduur aan de vereisten kan voldoen.

Typisch elektrolytisch proces:

Elektrolyt: Cu: 60-120g/L, H2SO4: 50-100g/L, Cl: 40-55ppm

Huidige dichtheid: 100-500A/m2

Temperatuur: 0-35℃

Het levensvereisten: meer dan 1 jaar

Anodetype: speciale het titaniumanode van de iridiumreeks

Voordelen: Goede het galvaniseren uniformiteit, met lange levensuur, energie - besparing, hoge huidige dichtheid.

Het netwerk van de titaniumanode voor horizontaal verkoperen op PCB-toepassingsgeval

Het netwerk van de titaniumanode wordt vaak gebruikt in de galvaniserende industrie toe te schrijven aan zijn hoge corrosieweerstand en elektrogeleidingsvermogen. In het geval van horizontaal verkoperen op PCBs, kan het netwerk van de titaniumanode als anodemateriaal in het platerenbad worden gebruikt.

Tijdens het verkoperenproces, wordt het netwerk van de titaniumanode ondergedompeld in het platerenbad samen met het PCB-substraat, dat als kathode dienst doet. Wanneer een elektrische stroom wordt toegepast op het systeem, worden de koperionen van de platerenoplossing aangetrokken naar de oppervlakte van het PCB-substraat en op het gedeponeerd, die een dunne laag van koper vormen.

Het netwerk van de titaniumanode verstrekt positief een stabiele bron van - geladen ionen aan het platerenbad, dat het elektrochemische evenwicht van het systeem helpt te handhaven. Het helpt ook om de vorming van ongewenste bijproducten, zoals zuurstofgas te verhinderen, dat zich in het platerenproces kan mengen.

Globaal, kan het gebruiken van het netwerk van de titaniumanode in horizontaal verkoperen op PCBs helpen om de kwaliteit en de consistentie van de geplateerde koperlaag te verbeteren, terwijl ook het verminderen van het risico van tekorten en andere kwesties dat zich tijdens het platerenproces kan voordoen.
